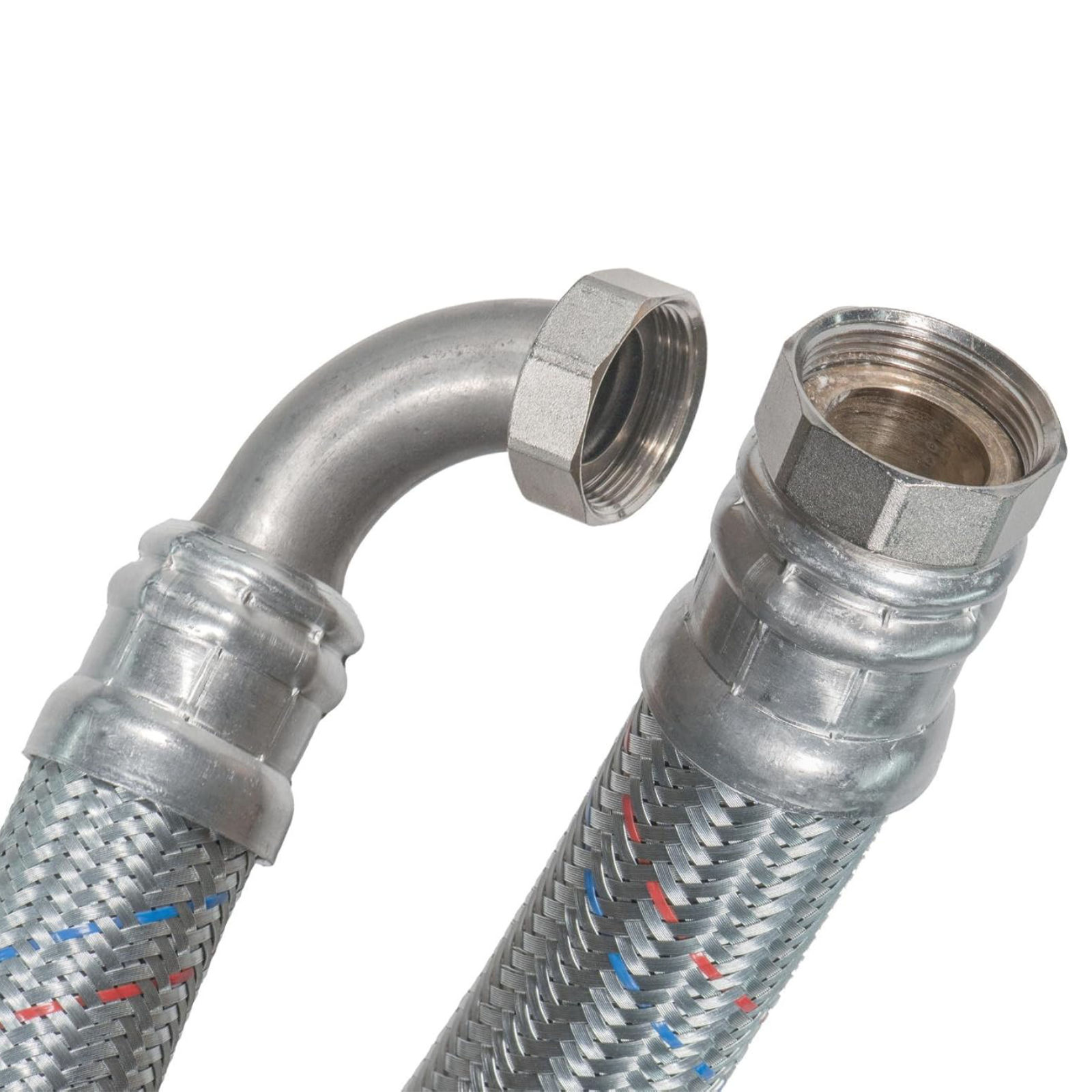

SFX® Stahldraht Flexschlauch DN40 - 1.1/2"ÜM x 1.1/2"ÜM mit 90° Bogen Panzerschlauch für Heizung, Pumpen, Blockheizkraftwerk oder Solar


Artikel-Nr. SFX-99-006

111,20 € *
Inhalt: 1 Stück

Lieferzeit: 3 - 5 Werktage

* inkl. ges. MwSt. zzgl. Versand

Ihre Wunschausführung wird nicht angeboten?

Bei uns können Sie auch Ihre Schläuche in Länge & Anschlüsse als Sonderanfertigung erhalten. Weitere Informationen finde Sie unter dem folgenden Link!

(neues Browserfenster öffnet sich)

Flexibler Stahldrahtschlauch DN40 für Brauchwasser und Solar

Ob Heizungsbau oder Sanitärinstallationen dieser Flexschlauch DN40 kann in beiden Bereichen seine Verwendung finden. Hinzu kommt, dass der flexible Panzerschlauch auch für Brauchwasser die Wärmepumpe oder als Solarschlauch DN40 genutzt werden kann. Als Stahldrahtschlauch 1.1/2"ÜM mit 90° Bogen besitzt der Sanitärschlauch aus deutscher Herstellung nicht nur eine Stahldrahtumflechtung. Wichtig ist auch der EPDM Innenschlauch, der den Transport von Medien mit Glykolanteil möglich macht.

Bei Temperaturen bis 60 °C kann der Anteil an Glykol bis zu 100 Prozent im Schlauch betragen.
Bei Temperaturen bis 95 °C kann der Anteil an Glykol bis zu 50 Prozent im Schlauch betragen.

Der Stahldraht Panzerschlauch DN40 WIRD IHNEN selbstverständlich auch als Schlauch Sonderanfertigung geliefert, falls SIE unter unseren Standardlängen Ihre Wunschlänge nicht finden.

Unser flexibler Wärmepumpenschlauch DN32 wird einbaufertig inklusive Dichtungen geliefert!

  • Anschlüsse:  1.1/2" ÜM x 1.1/2" ÜM mit 90° Bogen
  • Standard-Längen:  30 cm, 50 cm, 70 cm, 100 cm, 150 cm & 200 cm
  • Sonderanfertigung:  ab 20 cm auch als individueller Heizungsschlauch möglich
  • Nennweite:  DN 40
  • Innen-Ø: ca. 40,0mm
  • Außen-Ø:  ca. 52,0mm
  • Biegeradius:  180 mm
  • Innenschlauch:  aus EPDM (Ethylen Propylen Dien Kautschuk)
  • Umflechtung:  verzinkter Stahldraht (blau/rot Markierung)
  • Anschlüsse:  aus vernickeltem Messing
  • Presshülsen:  Aluminium
  • Gewinde: flachdichtendem Gewinde DIN 228 (G Gewinde)
  • Betriebsdruck:  bis 6 bar anwendbar
  • Temperaturbereich:  einsetzbar von - 20 °C bis 90 °C / 100 °C kurzfristig
  • aus deutscher Produktion - Made in Germany!

Die Länge des Flexschlauchs Stahldraht 1,1/2 Zoll ist von der Dichtfläche bis zur Mitte des Bogenradius gemessen.


Zustand: Neu
Inhalt: 1 Stück
Herstellungsland Deutschland
Hersteller Suflix

Zustand: Neu
Inhalt: 1 Stück
Herstellungsland Deutschland
Hersteller Suflix

Lagerung und Transport von Flexschläuchen

  • Panzerschläuche sollten nicht in der Nähe von aggressiven Medien gelagert werden.
  • Flexible Druckschläuche sollten nicht unter 0 Grad gelagert werden.
  • Eine saubere Umgebung ist ebenso wichtig für die Lagerung der Flexschläuche.
  • Der flexible Edelstahlschlauch sollte keiner dauerhaften UV-Strahlung oder stetiger Luftfeuchtigkeit geschützt werden.

Berührung von anderen Bauteilen mit dem Edelstahlmantel
Bei der Montage des Edelstahl Panzerschlauches ist es wichtig, dass kein anderer Schlauch oder Gegenstand mit der Oberfläche des Flexschlauches, also der Verpressung oder dem Edelstahlmantel in stetiger Berührung ist. Permanente Reibung kann die Oberfläche des Flexschlauches angereifen.

Hinweis zur optimalen Länge des Druckschlauches:
Vor der Montage die Angaben des Herstellers beachten.
Eine Edelstahl Schlauchleitung sollte die Gesamtlänge von 2 Meter nicht überschreiten. Eine Ausnahme bilden Sonderlängen bis 4 Meter (W534 Anwendungsgebiet Gruppe B)
Überlängen bei der Installation des flexiblen Panzerschlauches sind zu vermeiden um einen überhöhte mechanische Belastung auszuschließen.

Ermittlung der optimalen Schlauchlänge für den Druckschlauches:
(Abstand von Wassereintritt bis zum Wasseraustritt bemessen)

  • Ermittelte Länge + maximal 20 cm = optimale Schlauchlänge
  • Die Messung der Schlauchlänge beginnt auf der Seite der Überwurfmutter ab der Dichtfläche oder am Außengewinde, bis hin zur Dichtfläche außen.
  • Der Edelstahlschlauch mit Bogen kann genutzt werden, wenn Schäden durch Zugbelastung, Abscherung oder Torsion zu befürchten sind.
  • Wird der Panzerschlauch als Heizungsschlauch, Schlauch für die Wärmepumpe oder Solarleitung verwendet, also dauerhaft im höheren Temperaturbereich, so kann er sich um circa 18 Prozent ausdehnen.

Angaben zur Materialverträglichkeit:
Im Hinblick auf die hygienische Unbedenklichkeit als Trinkwasserschlauch, die Korrosionsbeständigkeit, die Unschädlichkeit gegenüber Rohrverbindungen und Rohren gilt für alle Materialien, die mit flexiblen Druckschläuchen in Berührung kommen, das ein Nachweis der Einhaltung der gültigen Regeln für die bestehende Technik.

Hinweise zur Montage des flexiblen Panzerschlauches:

  • Vermeiden Sie einen unsachgemäßen Umgang mit dem Flexschlauch:
  • Kein zu starkes Biegen des flexiblen Edelstahlschlauches, nicht über den Schlauch laufen oder darauf stehen.
  • Ein Verdrehen oder Dehnen der Schlauchleitung mit Edelstahlmantel ist zu vermeiden.
  • Das Lagern von Gegenständen auf dem Panzerschlauch ist untersagt.
  • Das halten der Presshülsen des Schlauches mit einem Werkzeug, während der Montage, sollte vermieden werden.
  • Keine Schweißarbeiten in der Nähe des Flexschlauches durchführen!
  • Der Druckschlauch sollte vor der Einwirkung von Streuströmen geschützt sein, da diese den Schlauch zerstören können. (siehe auch DIN 1988 Teil 2 Punkt 10)
  • Das zu transportierende Medium sollte vor der Inbetriebnahme durch den Schlauch geleitet werden. So können Dichtheit und Druck getestet werden. Im Anschluss eine Spülung von 3 Minuten vornehmen. Dies ist vor allem bei Trinkwasseranlagen von äußerster Wichtigkeit. (siehe auch DIN 1988 Teil 2 Punkt 11)

Panzerschlauch Flexschlauch richtige Montage

Immer wieder erreichen uns von Interessenten & Kunden diverse Fragen zu unseren Panzerschläuchen / Flexschläuchen.
Wir haben nun angefangen, diese für Sie zu sammeln und unter dem folgenden Link: https://www.suflix.de/faq/panzerschlauch-flexschlauch (öffnet ein neue Browserfeste / Tab)zusammen gestellt.
