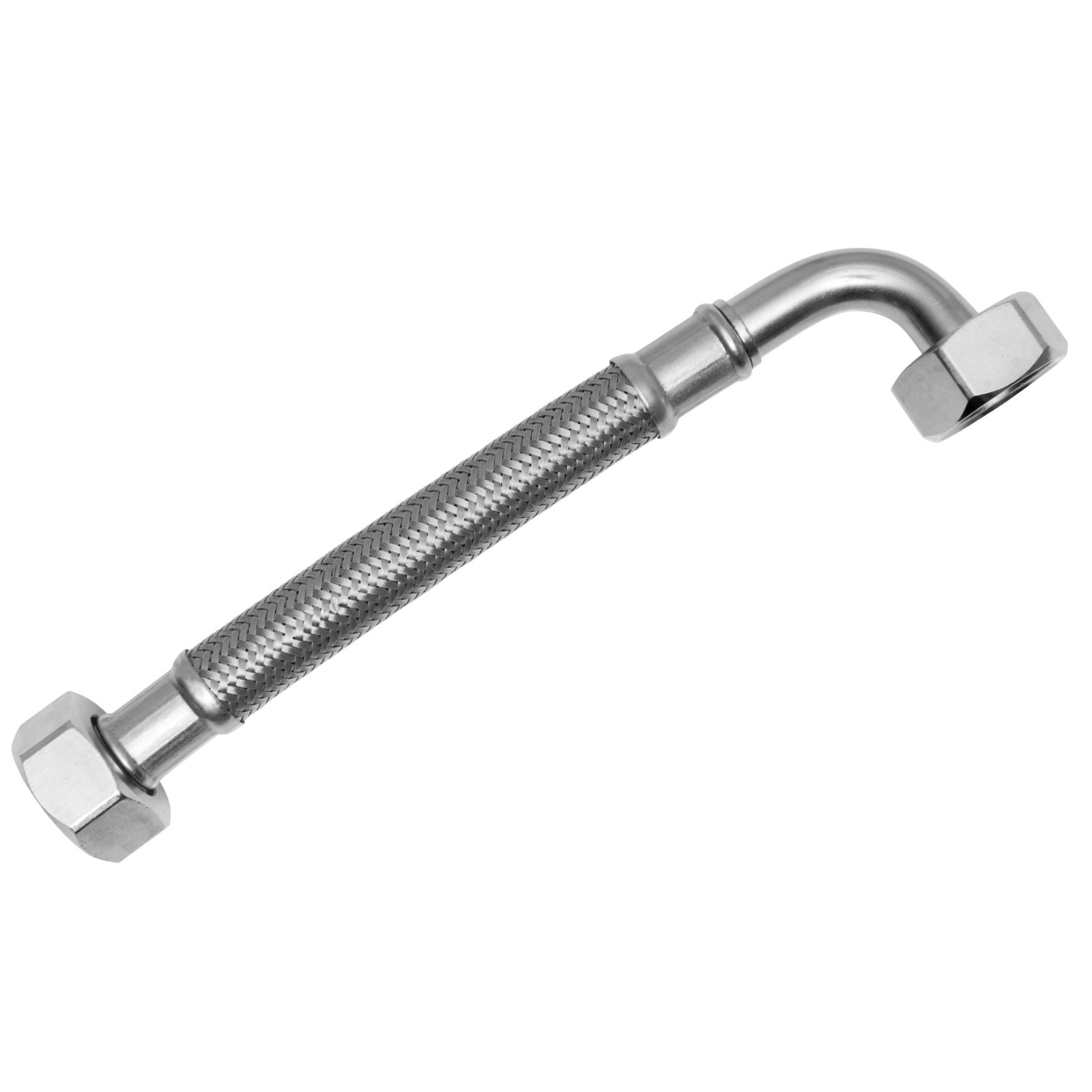

SFX® Panzerschlauch DN8 1/2"ÜM x 3/4"ÜM mit 90° Bogen Edelstahl Flexschlauch


Artikel-Nr. SFX-65-004

22,74 € *
Inhalt: 1 Stück

Lieferzeit: 3 - 5 Werktage

* inkl. ges. MwSt. zzgl. Versand

Ihre Wunschausführung wird nicht angeboten?

Bei uns können Sie auch Ihre Schläuche in Länge & Anschlüsse als Sonderanfertigung erhalten. Weitere Informationen finde Sie unter dem folgenden Link!

(neues Browserfenster öffnet sich)

Panzerschlauch DN8 mit Bogen für Sanitärinstallationen und Lebensmittelindustrie

Hergestellt nach der neuesten Trinkwasserverordnung in Deutschland, können Sie diesen Panzerschhlauch DN8 bestellen und von dessen Qualitäten profitieren. Heimwerkern wie Handwerkern empfehlen wir unseren flexiblen Verbindungsschlauch inklusive Dichtungen. Die Prüfung auf Trinkwassereignung erfolgte nach KTW-A und W270. Sollten Ihnen unsere Standardlängen nicht zusagen, sprechen Sie uns einfach auf eine Schlauch Sonderanfertigung an!

Der lebensmittelechte Flexschlauch 1/2"ÜM x 3/4"ÜM mit 90° Bogen ist für die Sanitärinstallationen perfekt geeignet, denn der Innenschlauch wurde aus Polyethylen gefertigt. Dies verhindert die Ansammlung von Bakterien und anderen Mikroorganismen, zudem lässt sich der Edelstahlschlauch leicht biegen und es entstehen durch den glatten Innenschlauch nur minimale Druckverluste.

Dieser lebensmittelechte Flexschlauch wird einbaufertig inklusive der Dichtungen geliefert!

  • Anschlüsse: 1/2" ÜM x 3/4" ÜM mit 90° Bogen
  • Standard-Längen: 20cm, 30 cm, 50 cm, 70 cm, 100 cm, 150 cm & 200 cm
  • Sonderanfertigung: ab 20 cm auch als individueller Trinkwasserschlauch möglich
  • Nennweite: DN 8
  • Innen-Ø: ca. 8,2 mm
  • Außen-Ø: ca. 11,3 mm
  • Biegeradius: 55 mm
  • Innenschlauch: aus PE ( Polyethylen)
  • Anschlüsse: aus vernickeltem Messing
  • Umflechtung: Edelstahl 1.4301
  • Presshülsen: Edelstahl 1.4301
  • Betriebsdruck: bis 10 bar anwendbar
  • Temperaturbereich: einsetzbar bis 90°C
  • zugelassen für Trinkwasser nach KTWA und W270 nach DVGW
  • aus deutscher Produktion - Made in Germany!
  • lieferbar auch ohne Bogen

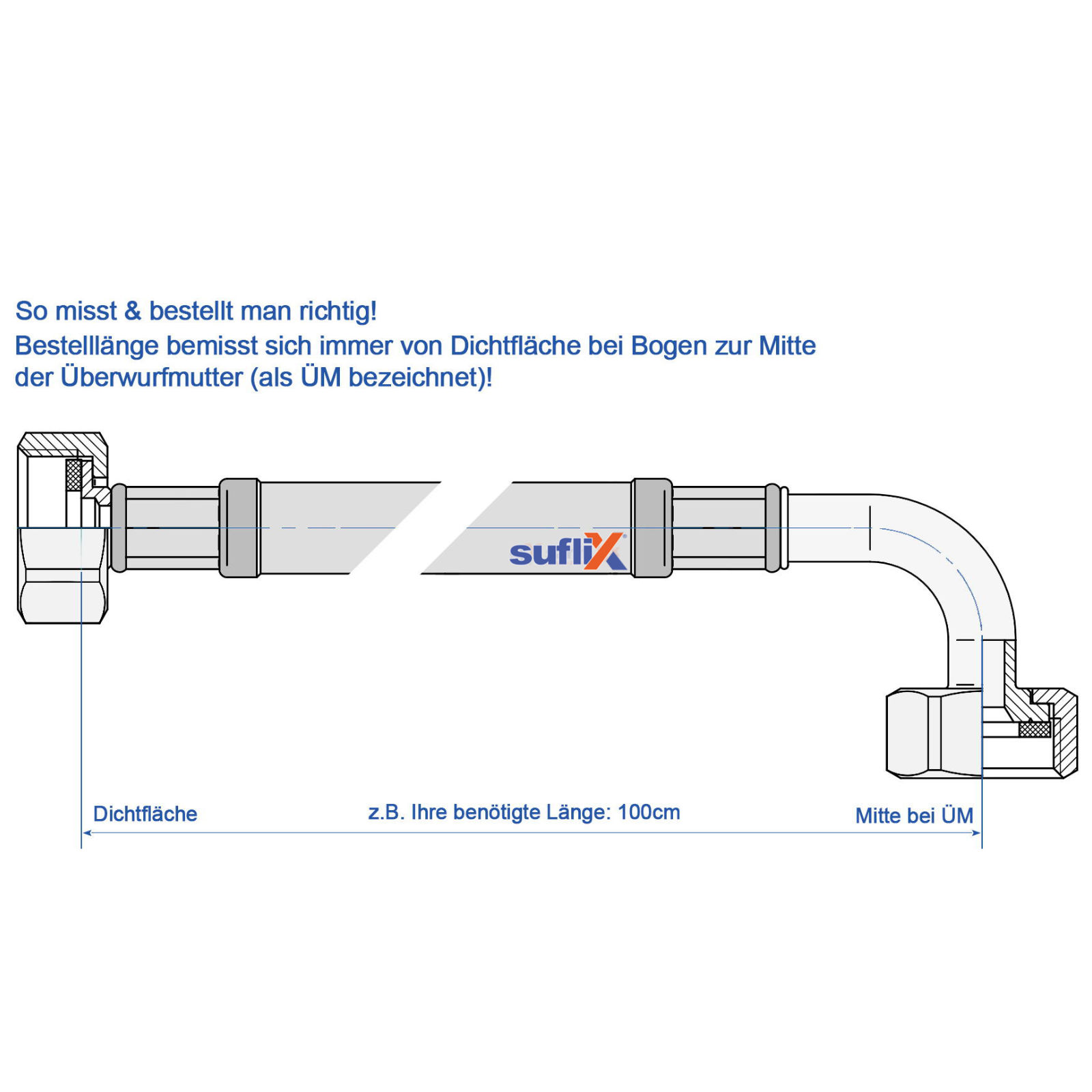

Die Länge des Edelstahl Panzerschlauch DN8 ist von Dichtfläche bis zur Mitte des Bogenradius bemessen.


Zustand: Neu
Inhalt: 1 Stück
Herstellungsland Deutschland
Hersteller Suflix

Zustand: Neu
Inhalt: 1 Stück
Herstellungsland Deutschland
Hersteller Suflix

Lagerung und Transport von Flexschläuchen

  • Panzerschläuche sollten nicht in der Nähe von aggressiven Medien gelagert werden.
  • Flexible Druckschläuche sollten nicht unter 0 Grad gelagert werden.
  • Eine saubere Umgebung ist ebenso wichtig für die Lagerung der Flexschläuche.
  • Der flexible Edelstahlschlauch sollte keiner dauerhaften UV-Strahlung oder stetiger Luftfeuchtigkeit geschützt werden.

Berührung von anderen Bauteilen mit dem Edelstahlmantel
Bei der Montage des Edelstahl Panzerschlauches ist es wichtig, dass kein anderer Schlauch oder Gegenstand mit der Oberfläche des Flexschlauches, also der Verpressung oder dem Edelstahlmantel in stetiger Berührung ist. Permanente Reibung kann die Oberfläche des Flexschlauches angereifen.

Hinweis zur optimalen Länge des Druckschlauches:
Vor der Montage die Angaben des Herstellers beachten.
Eine Edelstahl Schlauchleitung sollte die Gesamtlänge von 2 Meter nicht überschreiten. Eine Ausnahme bilden Sonderlängen bis 4 Meter (W534 Anwendungsgebiet Gruppe B)
Überlängen bei der Installation des flexiblen Panzerschlauches sind zu vermeiden um einen überhöhte mechanische Belastung auszuschließen.

Ermittlung der optimalen Schlauchlänge für den Druckschlauches:
(Abstand von Wassereintritt bis zum Wasseraustritt bemessen)

  • Ermittelte Länge + maximal 20 cm = optimale Schlauchlänge
  • Die Messung der Schlauchlänge beginnt auf der Seite der Überwurfmutter ab der Dichtfläche oder am Außengewinde, bis hin zur Dichtfläche außen.
  • Der Edelstahlschlauch mit Bogen kann genutzt werden, wenn Schäden durch Zugbelastung, Abscherung oder Torsion zu befürchten sind.
  • Wird der Panzerschlauch als Heizungsschlauch, Schlauch für die Wärmepumpe oder Solarleitung verwendet, also dauerhaft im höheren Temperaturbereich, so kann er sich um circa 18 Prozent ausdehnen.

Angaben zur Materialverträglichkeit:
Im Hinblick auf die hygienische Unbedenklichkeit als Trinkwasserschlauch, die Korrosionsbeständigkeit, die Unschädlichkeit gegenüber Rohrverbindungen und Rohren gilt für alle Materialien, die mit flexiblen Druckschläuchen in Berührung kommen, das ein Nachweis der Einhaltung der gültigen Regeln für die bestehende Technik.

Hinweise zur Montage des flexiblen Panzerschlauches:

  • Vermeiden Sie einen unsachgemäßen Umgang mit dem Flexschlauch:
  • Kein zu starkes Biegen des flexiblen Edelstahlschlauches, nicht über den Schlauch laufen oder darauf stehen.
  • Ein Verdrehen oder Dehnen der Schlauchleitung mit Edelstahlmantel ist zu vermeiden.
  • Das Lagern von Gegenständen auf dem Panzerschlauch ist untersagt.
  • Das halten der Presshülsen des Schlauches mit einem Werkzeug, während der Montage, sollte vermieden werden.
  • Keine Schweißarbeiten in der Nähe des Flexschlauches durchführen!
  • Der Druckschlauch sollte vor der Einwirkung von Streuströmen geschützt sein, da diese den Schlauch zerstören können. (siehe auch DIN 1988 Teil 2 Punkt 10)
  • Das zu transportierende Medium sollte vor der Inbetriebnahme durch den Schlauch geleitet werden. So können Dichtheit und Druck getestet werden. Im Anschluss eine Spülung von 3 Minuten vornehmen. Dies ist vor allem bei Trinkwasseranlagen von äußerster Wichtigkeit. (siehe auch DIN 1988 Teil 2 Punkt 11)

Panzerschlauch Flexschlauch richtige Montage

Immer wieder erreichen uns von Interessenten & Kunden diverse Fragen zu unseren Panzerschläuchen / Flexschläuchen.
Wir haben nun angefangen, diese für Sie zu sammeln und unter dem folgenden Link: https://www.suflix.de/faq/panzerschlauch-flexschlauch (öffnet ein neue Browserfeste / Tab)zusammen gestellt.
