SFX® Flexschlauch DN6 - M8 x 1AG lang x 3/8"ÜM Edelstahl Trinkwasser Panzerschlauch Armatur


Artikel-Nr. SFX-35-001

14,95 € *
Inhalt: 1 Stück

Lieferzeit: 3 - 5 Werktage

* inkl. ges. MwSt. zzgl. Versand

Ihre Wunschausführung wird nicht angeboten?

Bei uns können Sie auch Ihre Schläuche in Länge & Anschlüsse als Sonderanfertigung erhalten. Weitere Informationen finde Sie unter dem folgenden Link!

(neues Browserfenster öffnet sich)

Armaturenanschlussschlauch DN6 - der Panzerschlauch für Sanitär und Industrie

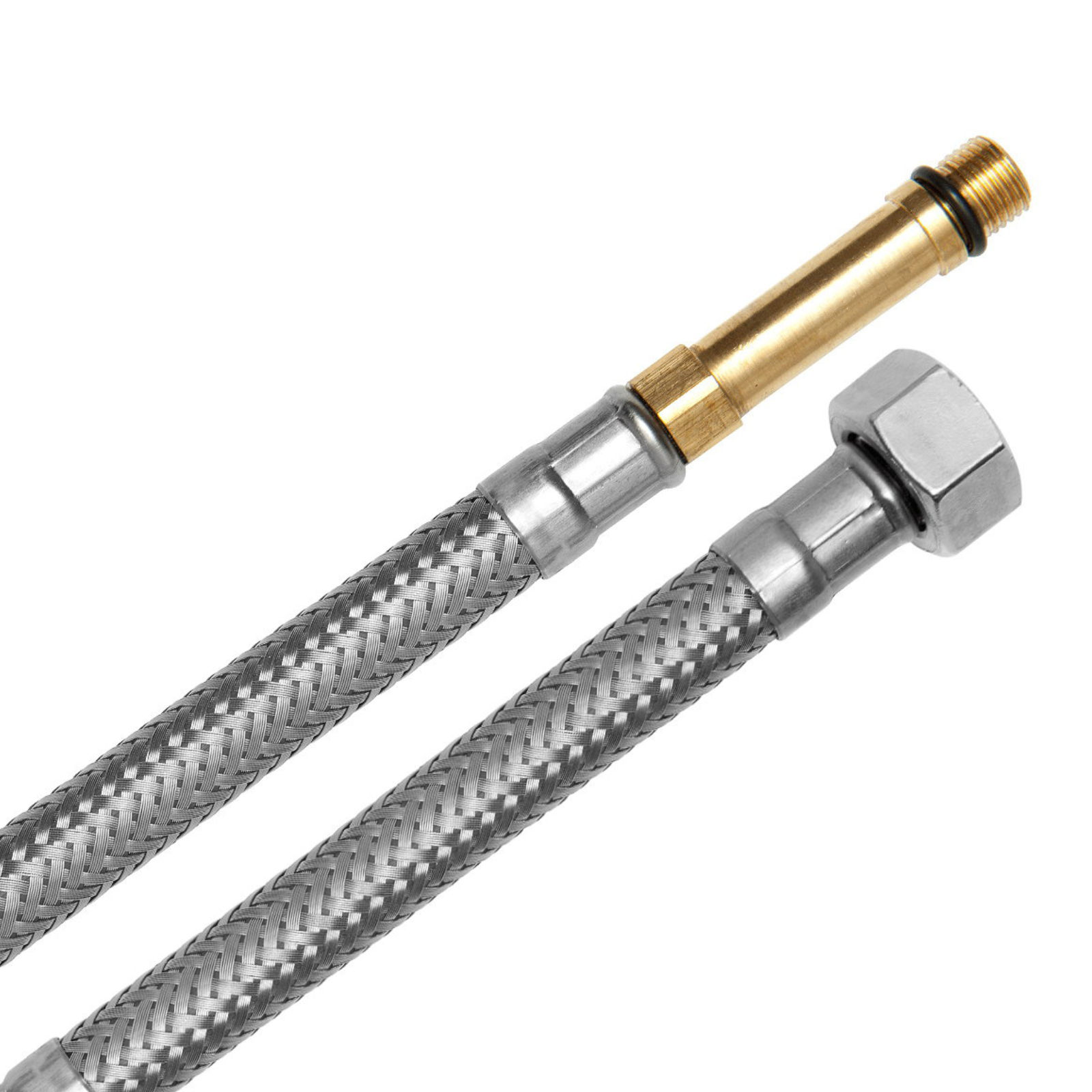

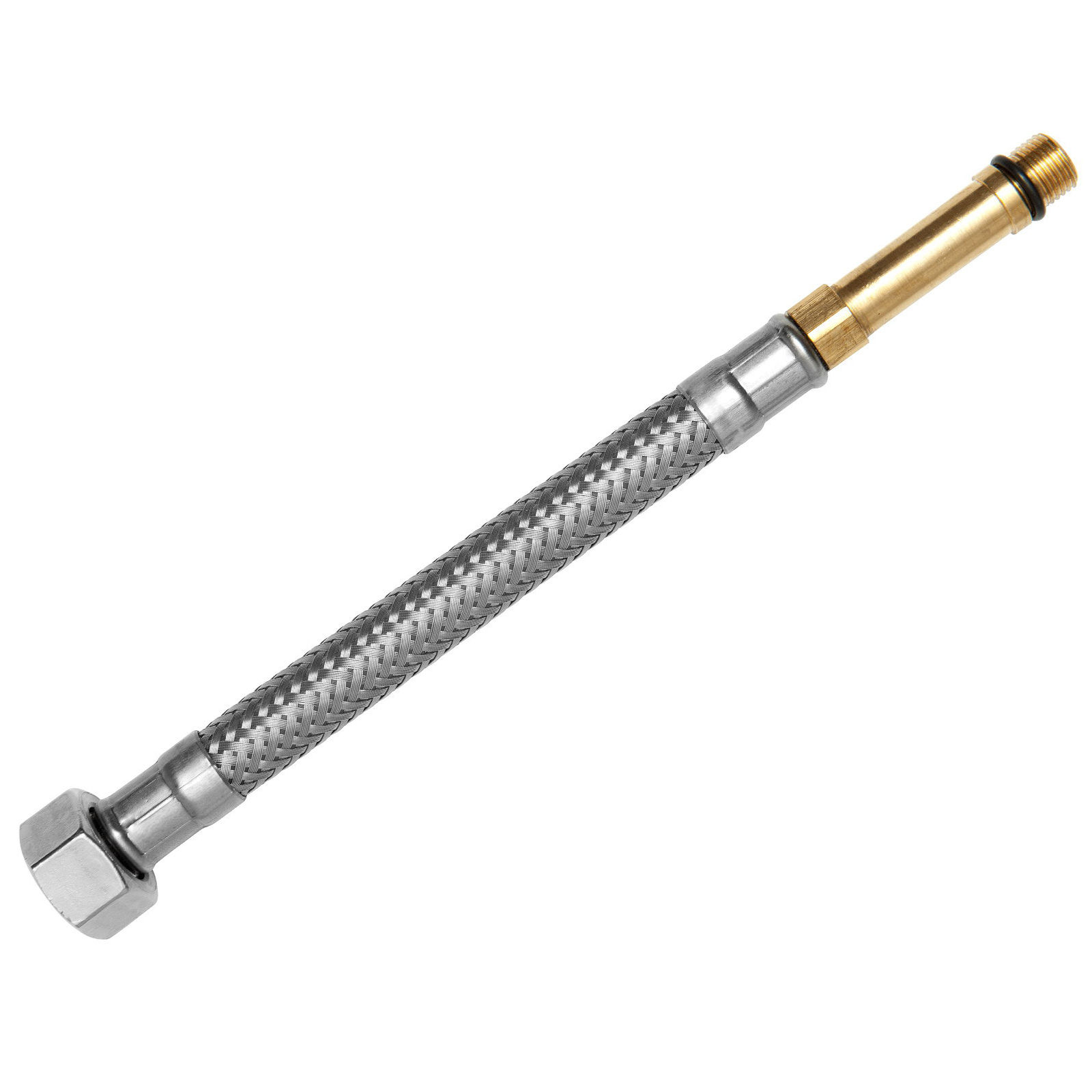

Die Besonderheit bei diesem flexiblen Verbindungsschlauch 3/8" Zoll ist der lange M8x1 AG Anschluss. So können Sie über das 8mm Gewinde Armaturen an das Eckventil anschließen. Für die Verwendung in der Lebensmittelindustrie und auch im Sanitärbereich ist es wichtig, dass es sich um einen Edelstahl Panzerschlauch für Trinkwasser handelt. Die Nutzung des flexiblen Edelstahlschlauches als Trinkwasserschlauch ist durch die Prüfung noch KTW-A und W270 zertifiziert. Einen weiteren Vorteil bietet das Edelstahlgeflecht, welches den Panzerschlauch DN8 auch als Sicherheitsdruckschlauch nutzbar macht.

Der flexible Schlauch 3/8 Zoll aus deutscher Herstellung kann in Längen von 30 cm bis 200 cm bestellt werden. Sollte sich unter den Standardlängen nicht die von Ihnen gewünschte Schlauchlänge befinden, können Sie uns nach einer Schlauch Sonderanfertigung fragen. Der Armaturenanschlussschlauch DN8 besitzt neben der Edelstahlumflechtung auch Presshülsen aus rostfreiem Edelstahl. Die perfekte Voraussetzung für die Installation in Feuchträumen wie einem Badezimmer.

Unser Schlauch wird einbaufertig inklusive einer Dichtung für die Überwurfmutter geliefert!

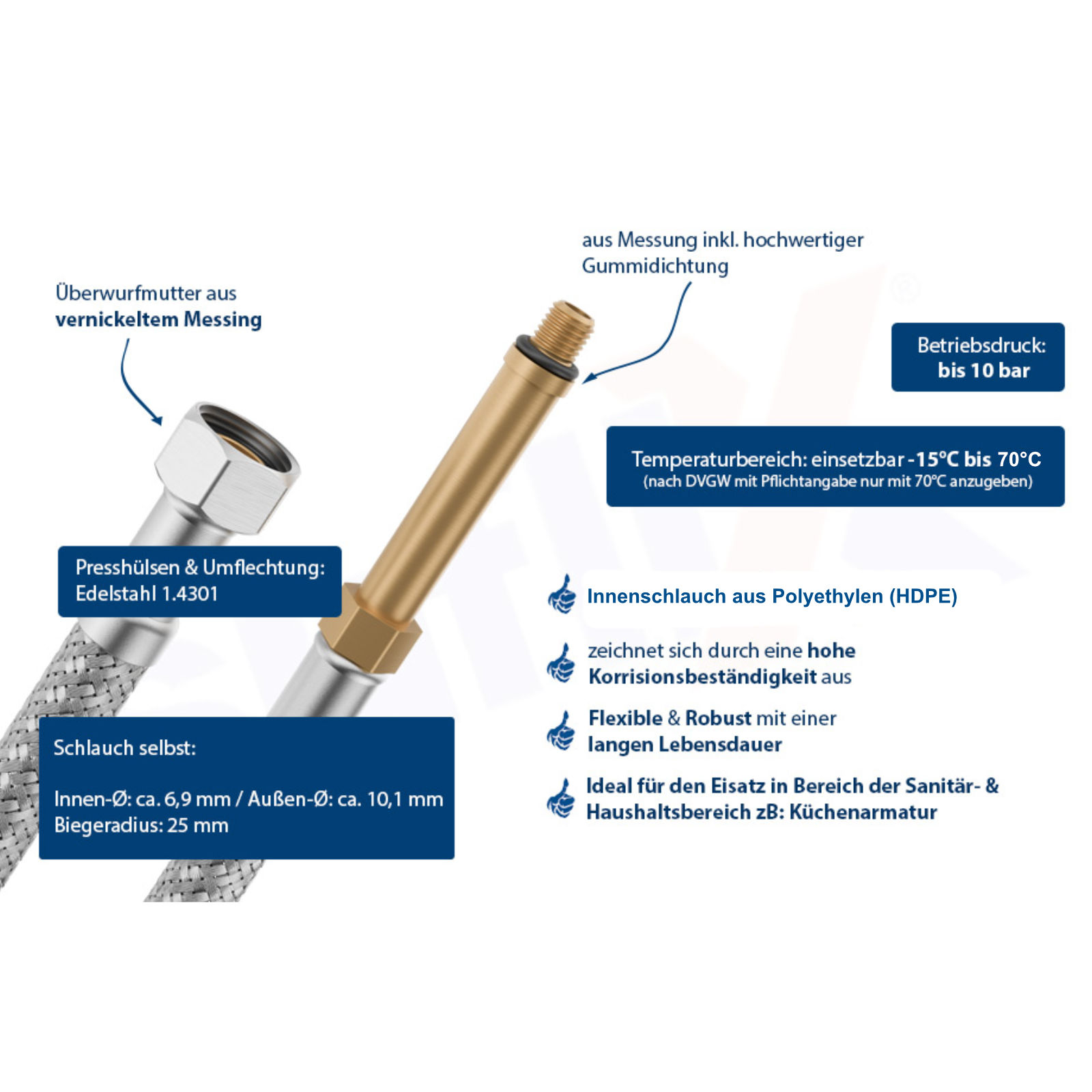

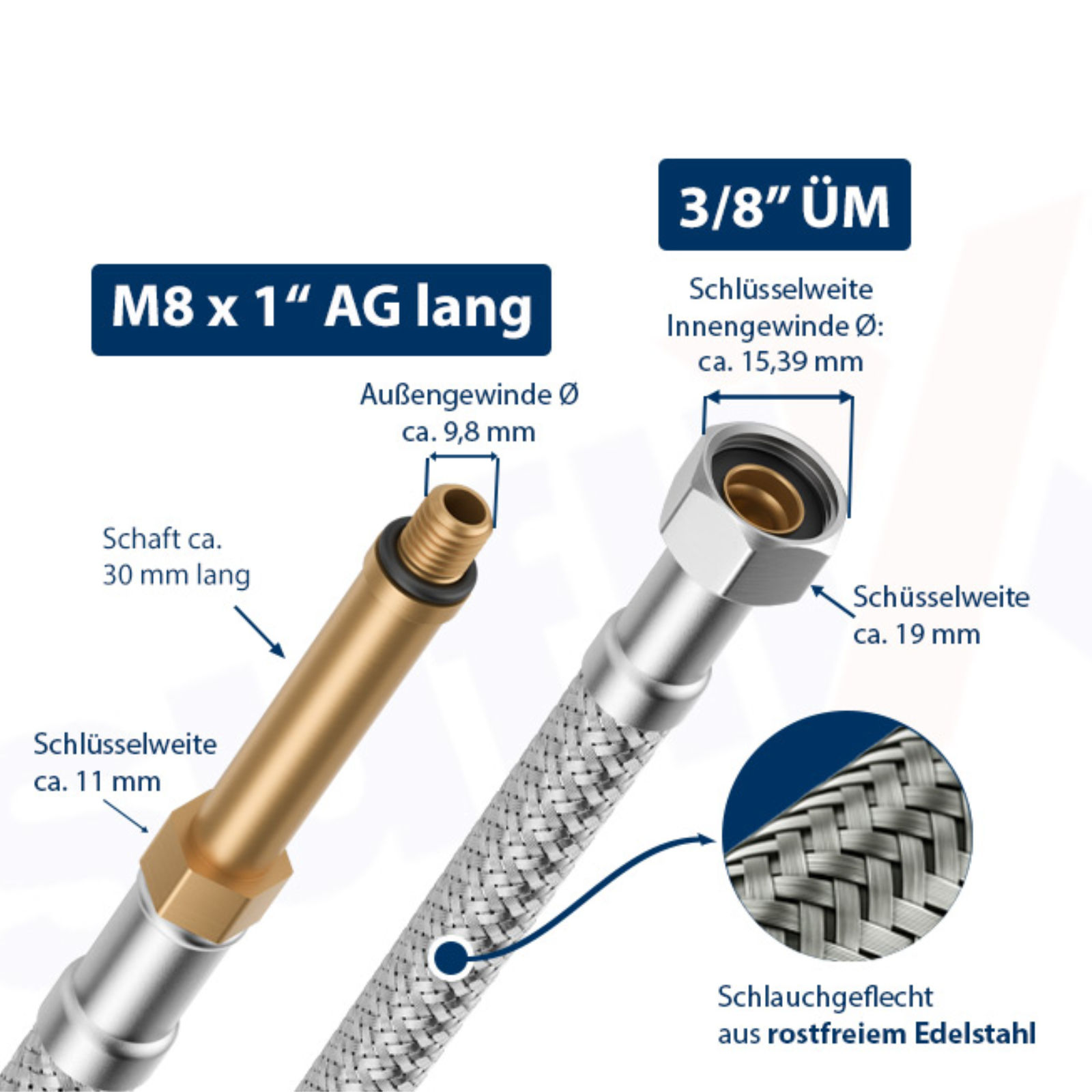

  • Anschlüsse: 3/8"ÜM x M8 x 1AG lang
  • Standard-Längen: 35 cm, 50 cm, 70 cm, 100 cm, 150 cm & 200 cm
  • Sonderanfertigung: jede andere Länge ab 20 cm auch als individuell gefertigte Länge möglich
  • Nennweite: DN 6
  • Nennweite: DN 6 ( Innen-Ø: ca. 6,9 mm, Außen-Ø: ca. 10,1 mm)
  • Biegeradius: 25 mm
  • Innenschlauch: aus PE ( Polyethylen)
  • Anschlüsse: aus vernickeltem Messing
  • Umflechtung: Edelstahl 1.4301 / Presshülsen: Edelstahl 1.4301
  • Betriebsdruck: bis 10 bar anwendbar
  • Temperaturbereich: einsetzbar bis 90°C (nach DVGW mit Pflichtangabe nur mit 70°C anzugeben)
  •  zugelassen für Trinkwasser nach: KTWA, DVGW und W270

Die Länge des Flexschlauches DN6 ist von Dichtfläche bis Dichtfläche bemessen.


Zustand: Neu
Inhalt: 1 Stück
Herstellungsland Deutschland
Hersteller Suflix

Zustand: Neu
Inhalt: 1 Stück
Herstellungsland Deutschland
Hersteller Suflix

Lagerung und Transport von Flexschläuchen

  • Panzerschläuche sollten nicht in der Nähe von aggressiven Medien gelagert werden.
  • Flexible Druckschläuche sollten nicht unter 0 Grad gelagert werden.
  • Eine saubere Umgebung ist ebenso wichtig für die Lagerung der Flexschläuche.
  • Der flexible Edelstahlschlauch sollte keiner dauerhaften UV-Strahlung oder stetiger Luftfeuchtigkeit geschützt werden.

Berührung von anderen Bauteilen mit dem Edelstahlmantel
Bei der Montage des Edelstahl Panzerschlauches ist es wichtig, dass kein anderer Schlauch oder Gegenstand mit der Oberfläche des Flexschlauches, also der Verpressung oder dem Edelstahlmantel in stetiger Berührung ist. Permanente Reibung kann die Oberfläche des Flexschlauches angereifen.

Hinweis zur optimalen Länge des Druckschlauches:
Vor der Montage die Angaben des Herstellers beachten.
Eine Edelstahl Schlauchleitung sollte die Gesamtlänge von 2 Meter nicht überschreiten. Eine Ausnahme bilden Sonderlängen bis 4 Meter (W534 Anwendungsgebiet Gruppe B)
Überlängen bei der Installation des flexiblen Panzerschlauches sind zu vermeiden um einen überhöhte mechanische Belastung auszuschließen.

Ermittlung der optimalen Schlauchlänge für den Druckschlauches:
(Abstand von Wassereintritt bis zum Wasseraustritt bemessen)

  • Ermittelte Länge + maximal 20 cm = optimale Schlauchlänge
  • Die Messung der Schlauchlänge beginnt auf der Seite der Überwurfmutter ab der Dichtfläche oder am Außengewinde, bis hin zur Dichtfläche außen.
  • Der Edelstahlschlauch mit Bogen kann genutzt werden, wenn Schäden durch Zugbelastung, Abscherung oder Torsion zu befürchten sind.
  • Wird der Panzerschlauch als Heizungsschlauch, Schlauch für die Wärmepumpe oder Solarleitung verwendet, also dauerhaft im höheren Temperaturbereich, so kann er sich um circa 18 Prozent ausdehnen.

Angaben zur Materialverträglichkeit:
Im Hinblick auf die hygienische Unbedenklichkeit als Trinkwasserschlauch, die Korrosionsbeständigkeit, die Unschädlichkeit gegenüber Rohrverbindungen und Rohren gilt für alle Materialien, die mit flexiblen Druckschläuchen in Berührung kommen, das ein Nachweis der Einhaltung der gültigen Regeln für die bestehende Technik.

Hinweise zur Montage des flexiblen Panzerschlauches:

  • Vermeiden Sie einen unsachgemäßen Umgang mit dem Flexschlauch:
  • Kein zu starkes Biegen des flexiblen Edelstahlschlauches, nicht über den Schlauch laufen oder darauf stehen.
  • Ein Verdrehen oder Dehnen der Schlauchleitung mit Edelstahlmantel ist zu vermeiden.
  • Das Lagern von Gegenständen auf dem Panzerschlauch ist untersagt.
  • Das halten der Presshülsen des Schlauches mit einem Werkzeug, während der Montage, sollte vermieden werden.
  • Keine Schweißarbeiten in der Nähe des Flexschlauches durchführen!
  • Der Druckschlauch sollte vor der Einwirkung von Streuströmen geschützt sein, da diese den Schlauch zerstören können. (siehe auch DIN 1988 Teil 2 Punkt 10)
  • Das zu transportierende Medium sollte vor der Inbetriebnahme durch den Schlauch geleitet werden. So können Dichtheit und Druck getestet werden. Im Anschluss eine Spülung von 3 Minuten vornehmen. Dies ist vor allem bei Trinkwasseranlagen von äußerster Wichtigkeit. (siehe auch DIN 1988 Teil 2 Punkt 11)
