SFX® Panzerschlauch DN19 - 3/4"ÜM x 3/4"ÜM mit 90°Bogen Edelstahl Flexschlauch
Artikel-Nr. SFX-67-004
Lieferzeit: 3 - 5 Werktage
Ihre Wunschausführung wird nicht angeboten?
Bei uns können Sie auch Ihre Schläuche in Länge & Anschlüsse als Sonderanfertigung erhalten. Weitere Informationen finde Sie unter dem folgenden Link!
(neues Browserfenster öffnet sich)
Panzerschlauch DN19 mit Edelstahl für Solar, Heizung oder Wärmepumpe
Als Solarschlauch, Heizungsschlauch oder Anschlussschlauch für die Wärmepumpe, kann dieser Panzerschlauch DN19, aus deutscher Herstellung, verwendet werden. Der Brauchwasserschlauch ist gekennzeichnet durch einen Edelstahlmantel aus rostfreiem Edelstahl 1.4301. Dieses Material garantiert Ihnen, ein langlebiges und witterungsresistentes Sanitärprodukt zu erhalten. Anwendung findet der Flexschlauch 3/4 Zoll mit 90° Bogen im Heizungsbau, der Montage einer Solarthermie oder der Wärmepumpe.
Bei Temperaturen bis 60 °C kann der Anteil an Glycol bis zu 100 Prozent im Schlauch betragen.
Bei Temperaturen bis 95 °C kann der Anteil an Glycol bis zu 50 Prozent im Schlauch betragen.
Diese Bereiche, in welchen vor allem mit hohen Temperaturen gearbeitet wird, kann der Edelstahl Flexschlauch dank seines flexiblen Innenschlauches aus EPDM abdecken. Temperaturbereiche bis zu 100°C sind kein Problem für den Brauchwasser Panzerschlauch DN19, denn Sie in unserem Shop auch als Trinkwasserschlauch kaufen können.
Unser Solarschlauch DN19 wird einbaufertig inklusive Dichtungen geliefert!

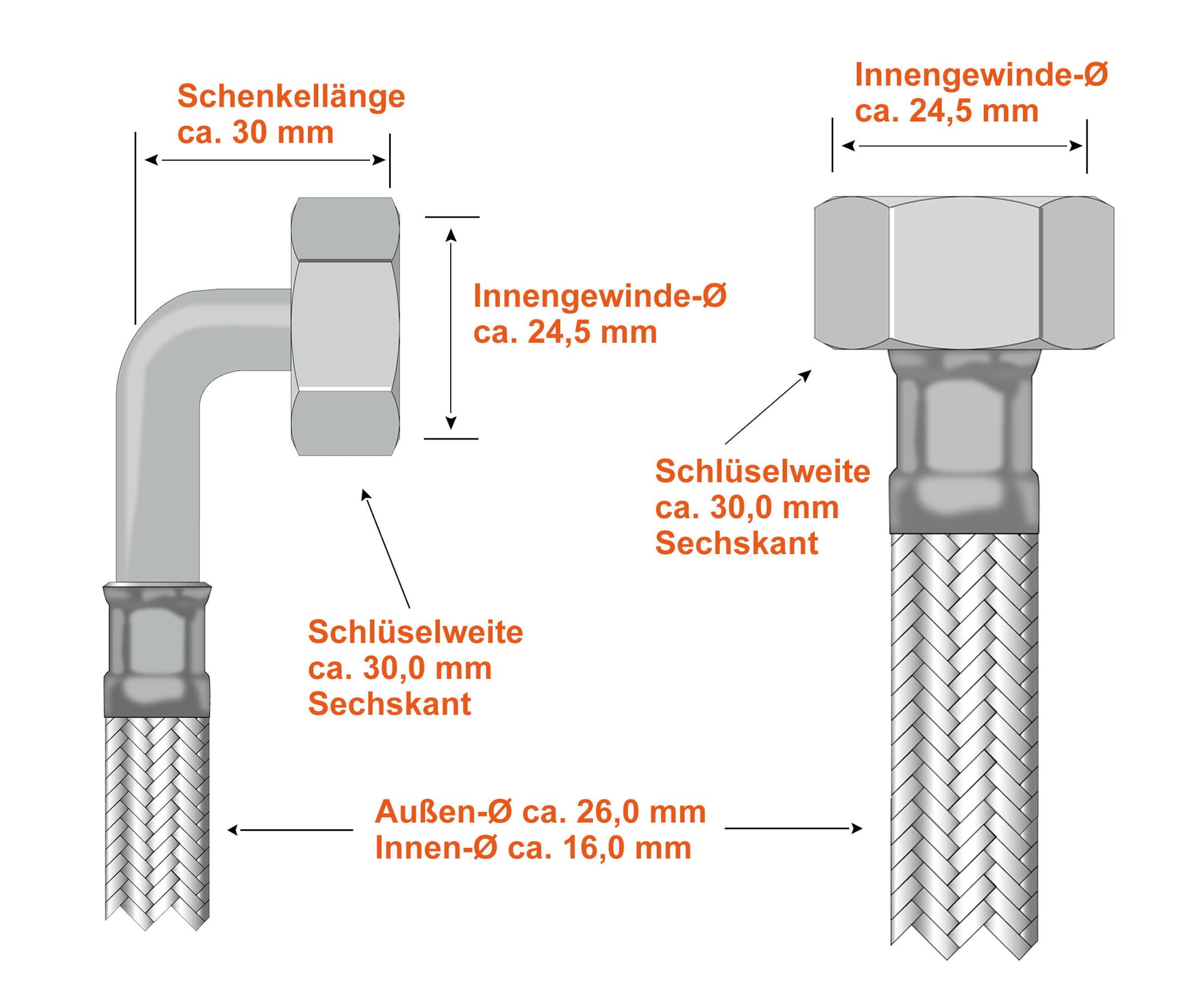

- Anschlüsse: 3/4" ÜM x 3/4" ÜM mit 90°C Bogen
- Standard-Längen: 30 cm, 50 cm, 70 cm, 100 cm, 150 cm & 200 cm
- Sonderanfertigung: ab 20 cm auch als individueller Heizungsschlauch möglich
- Nennweite: DN 19
- Innen-Ø: ca. 16,0 mm
- Außen-Ø: ca. 26,0 mm
- Biegeradius: 80 mm
- Innenschlauch: aus EPDM (Ethylen Propylen Dien Kautschuk)
- Anschlüsse: aus vernickeltem Messing
- Umflechtung: Edelstahl 1.4301
- Presshülsen: Aluminium
- Betriebsdruck: bis 10 bar anwendbar
- Temperaturbereich: einsetzbar von - 20 °C bis 90 °C / 100 °C kurzfristig
- aus deutscher Produktion - Made in Germany!
- lieferbar auch als Trinkwasserschlauch

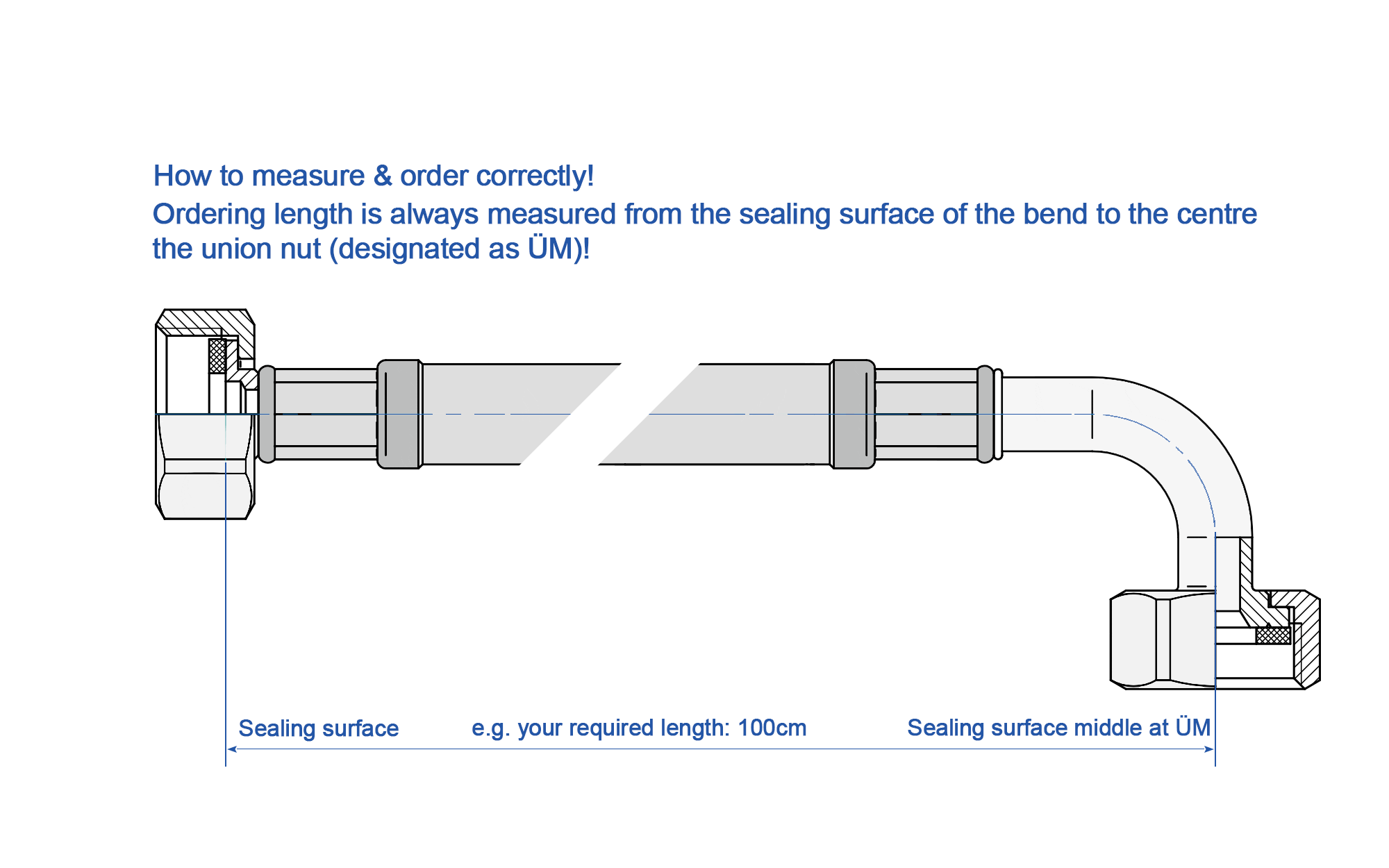

Die Länge des Flexschlauch DN19 ist von Dichtfläche bis zur Mitte des Bogenradius bemessen.
Zustand: | Neu |
Inhalt: | 1 Stück |
Herstellungsland | Deutschland |
Hersteller | Suflix |
Zustand: | Neu |
Inhalt: | 1 Stück |
Herstellungsland | Deutschland |
Hersteller | Suflix |
Lagerung und Transport von Flexschläuchen
- Panzerschläuche sollten nicht in der Nähe von aggressiven Medien gelagert werden.
- Flexible Druckschläuche sollten nicht unter 0 Grad gelagert werden.
- Eine saubere Umgebung ist ebenso wichtig für die Lagerung der Flexschläuche.
- Der flexible Edelstahlschlauch sollte keiner dauerhaften UV-Strahlung oder stetiger Luftfeuchtigkeit geschützt werden.
Berührung von anderen Bauteilen mit dem Edelstahlmantel
Bei der Montage des Edelstahl Panzerschlauches ist es wichtig, dass kein anderer Schlauch oder Gegenstand mit der Oberfläche des Flexschlauches, also der Verpressung oder dem Edelstahlmantel in stetiger Berührung ist. Permanente Reibung kann die Oberfläche des Flexschlauches angereifen.
Hinweis zur optimalen Länge des Druckschlauches:
Vor der Montage die Angaben des Herstellers beachten.
Eine Edelstahl Schlauchleitung sollte die Gesamtlänge von 2 Meter nicht überschreiten. Eine Ausnahme bilden Sonderlängen bis 4 Meter (W534 Anwendungsgebiet Gruppe B)
Überlängen bei der Installation des flexiblen Panzerschlauches sind zu vermeiden um einen überhöhte mechanische Belastung auszuschließen.
Ermittlung der optimalen Schlauchlänge für den Druckschlauches:
(Abstand von Wassereintritt bis zum Wasseraustritt bemessen)
- Ermittelte Länge + maximal 20 cm = optimale Schlauchlänge
- Die Messung der Schlauchlänge beginnt auf der Seite der Überwurfmutter ab der Dichtfläche oder am Außengewinde, bis hin zur Dichtfläche außen.
- Der Edelstahlschlauch mit Bogen kann genutzt werden, wenn Schäden durch Zugbelastung, Abscherung oder Torsion zu befürchten sind.
- Wird der Panzerschlauch als Heizungsschlauch, Schlauch für die Wärmepumpe oder Solarleitung verwendet, also dauerhaft im höheren Temperaturbereich, so kann er sich um circa 18 Prozent ausdehnen.
Angaben zur Materialverträglichkeit:
Im Hinblick auf die hygienische Unbedenklichkeit als Trinkwasserschlauch, die Korrosionsbeständigkeit, die Unschädlichkeit gegenüber Rohrverbindungen und Rohren gilt für alle Materialien, die mit flexiblen Druckschläuchen in Berührung kommen, das ein Nachweis der Einhaltung der gültigen Regeln für die bestehende Technik.
Hinweise zur Montage des flexiblen Panzerschlauches:
- Vermeiden Sie einen unsachgemäßen Umgang mit dem Flexschlauch:
- Kein zu starkes Biegen des flexiblen Edelstahlschlauches, nicht über den Schlauch laufen oder darauf stehen.
- Ein Verdrehen oder Dehnen der Schlauchleitung mit Edelstahlmantel ist zu vermeiden.
- Das Lagern von Gegenständen auf dem Panzerschlauch ist untersagt.
- Das halten der Presshülsen des Schlauches mit einem Werkzeug, während der Montage, sollte vermieden werden.
- Keine Schweißarbeiten in der Nähe des Flexschlauches durchführen!
- Der Druckschlauch sollte vor der Einwirkung von Streuströmen geschützt sein, da diese den Schlauch zerstören können. (siehe auch DIN 1988 Teil 2 Punkt 10)
- Das zu transportierende Medium sollte vor der Inbetriebnahme durch den Schlauch geleitet werden. So können Dichtheit und Druck getestet werden. Im Anschluss eine Spülung von 3 Minuten vornehmen. Dies ist vor allem bei Trinkwasseranlagen von äußerster Wichtigkeit. (siehe auch DIN 1988 Teil 2 Punkt 11)
Immer wieder erreichen uns von Interessenten & Kunden diverse Fragen zu unseren Panzerschläuchen / Flexschläuchen.
Wir haben nun angefangen, diese für Sie zu sammeln und unter dem folgenden Link: https://www.suflix.de/faq/panzerschlauch-flexschlauch (öffnet ein neue Browserfeste / Tab)zusammen gestellt.
