SFX® Panzerschlauch DN19 - 3/4" AG x 3/4" ÜM mit 90°Bogen Edelstahl Flexschlauch

SFX® Edelstahl-Panzerschlauch DN19 3/4" AG x 3/4" ÜM mit 90° Bogen für Heizung, Brauchwasser und Hauswasserwerk

Der SFX® Edelstahl-Panzerschlauch DN19 ist ein flexibler Verbindungsschlauch mit 3/4" Außengewinde und 3/4" Überwurfmutter mit 90° Bogen. Diese Anschlusskombination eignet sich besonders für Installationen, bei denen eine Seite eingeschraubt und die andere Seite mit einer Überwurfmutter flexibel angebunden werden soll.

Der 90° Bogen erleichtert die Montage bei engen Einbausituationen, seitlich versetzten Anschlüssen oder Anschlussstellen, bei denen eine gerade Schlauchführung zu viel Platz benötigt. Dadurch lässt sich der Schlauch platzsparend zwischen Rohrleitungen, Pumpen, Verteilern, Hauswasserwerken oder Anlagenkomponenten einsetzen.

Der Innenschlauch besteht aus EPDM. Die äußere Edelstahlumflechtung aus 1.4301 dient als Druck- und Festigkeitsträger und sorgt für eine stabile, flexible Schlauchleitung. Die Anschlüsse bestehen aus vernickeltem Messing.

Der Flexschlauch eignet sich für Heizungsanlagen, Brauchwasserleitungen, Sanitärinstallationen, Hauswasserwerke, Wärmepumpen, Pumpenanschlüsse sowie passende Glykol- und Solaranwendungen. Für Leitungswasser bei Raumtemperatur ist der Schlauch laut technischer Spezifikation sehr gut geeignet, für Kühlwasser mit Glykolbeimischung geeignet.

Laut technischer Spezifikation kann der Glykolgehalt bis 60 °C bis zu 100 % und bis 95 °C bis zu 50 % betragen. Für Luft bis 70 °C ist der Schlauch bedingt geeignet.

Geliefert wird 1 Stück SFX® Panzerschlauch montagefertig inklusive Dichtung für die Überwurfmutter. Erhältlich ist der Schlauch in den Standardlängen 30 cm, 50 cm, 70 cm, 80 cm, 100 cm, 150 cm und 200 cm. Sonderlängen sind auf Anfrage möglich, sofern technisch machbar.

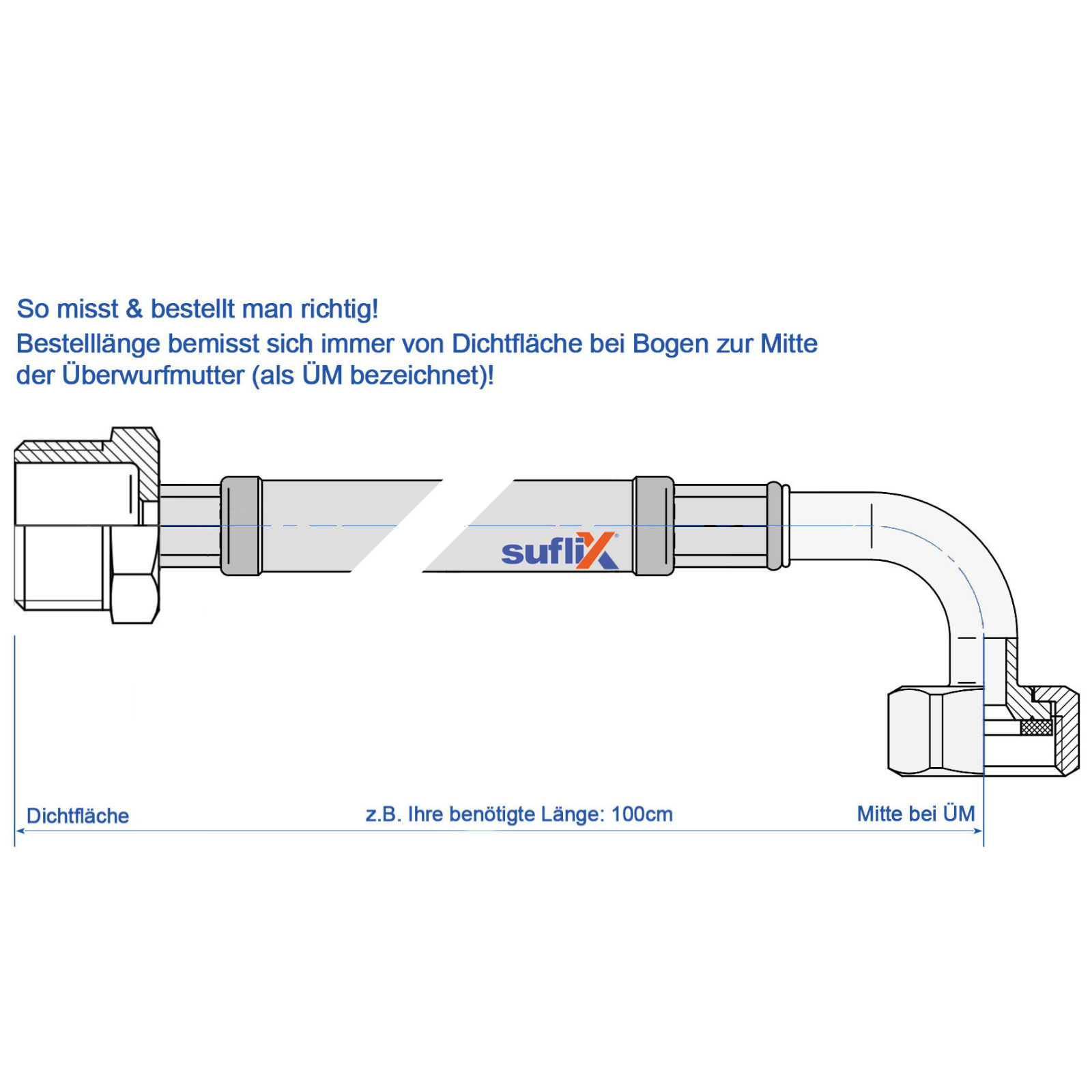

Bei dieser Ausführung mit 90° Bogen wird die Schlauchlänge von der Dichtfläche bis zur Mitte des Bogenradius gemessen.

Technische Daten

• Artikel: Edelstahl-Panzerschlauch DN19 / Flexschlauch mit 90° Bogen
• Lieferumfang: 1 Stück Panzerschlauch
• Anschlüsse: 3/4" AG x 3/4" ÜM mit 90° Bogen
• Nennweite: DN 19
• Standard-Längen: 30 cm, 50 cm, 70 cm, 80 cm, 100 cm, 150 cm und 200 cm
• Sonderanfertigung: individuelle Längen auf Anfrage möglich, sofern technisch machbar
• Innen-Ø: ca. 16,0 mm
• Außen-Ø: ca. 26,0 mm
• Mindest-Biegeradius: ca. 80 mm
• Innenschlauch: EPDM
• Umflechtung: Edelstahl 1.4301
• Anschlüsse: vernickeltes Messing
• Presshülsen: Edelstahl laut englischer technischer Spezifikation
• Gewinde: flachdichtendes G-Gewinde
• Betriebsdruck: bis 10 bar
• Temperaturbereich: -20 °C bis +90 °C
• Glykolgehalt bis 60 °C: bis 100 %
• Glykolgehalt bis 95 °C: bis 50 %
• Ozonbeständigkeit: gut
• Verwendung: Heizung, Brauchwasser, Sanitär, Hauswasserwerk, Wärmepumpe, Pumpenanschluss, Kühlwasser mit Glykolbeimischung sowie passende Solaranwendungen
• Lieferumfang: montagefertig inklusive Dichtung für die Überwurfmutter

Medienbeständigkeit

• Sehr gut geeignet: Leitungswasser bei Raumtemperatur
• Geeignet: Kühlwasser mit Glykolbeimischung
• Bedingt geeignet: Luft bis 70 °C
• Nicht geeignet: Heizöl L / EL, Diesel, Kerosin, Ottokraftstoff, Methanol, Ethanol, Hydrauliköl, Motorenöl, Schutzgase wie CO₂ oder Argon, Säuren und Laugen

Hinweis: Die tatsächliche Eignung ist abhängig von Medium, Temperatur, Druck, Konzentration, Einbausituation und Einsatzdauer. Bitte prüfen Sie die technischen Einsatzgrenzen vor der Verwendung mit besonderen Medien.
